一、产品简介：

ODMC-5CS系列脉冲喷吹控制仪是欧顿公司设计的第五代单片机控制脉冲喷吹控制仪，实现按键参数设定、数码显示、各种参数可调等功能，操作简单，元器件均采用进口产品，质量稳定，是脉冲袋式除尘器喷吹清灰系统的主要控制装置，它的输出驱动电磁脉冲阀，进而控制压缩空气对滤袋循序喷吹清灰，使除尘器的定的范围内，以保证除尘器的处理能力和收尘效率。

• 控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度；

• 相邻二个输出驱动电压之间的间隔时间，称为脉冲间隔。

• 控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期。

• 两个脉冲周期之间的停顿时间，称为循环间隔。

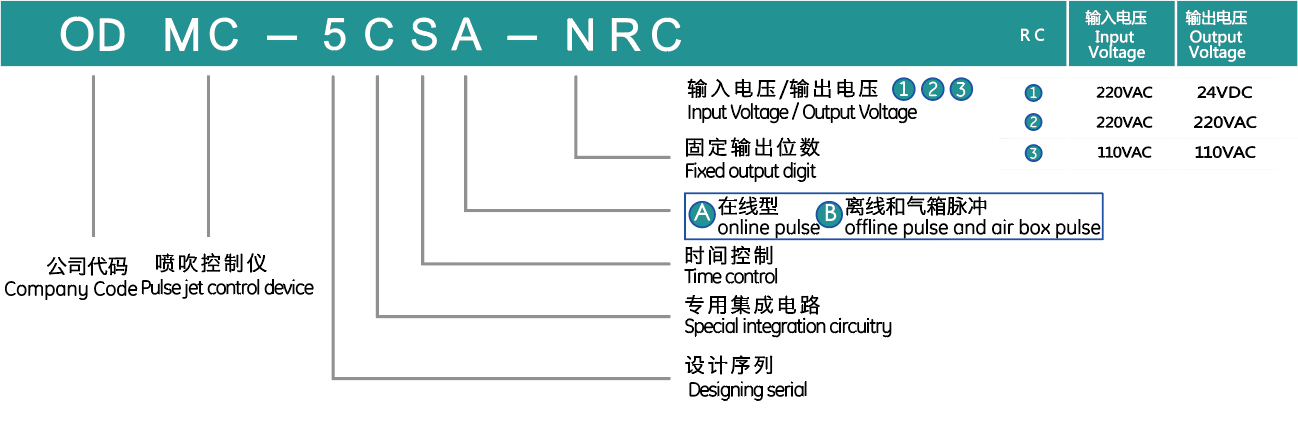

二、型号含义：

三、使用技术指标：

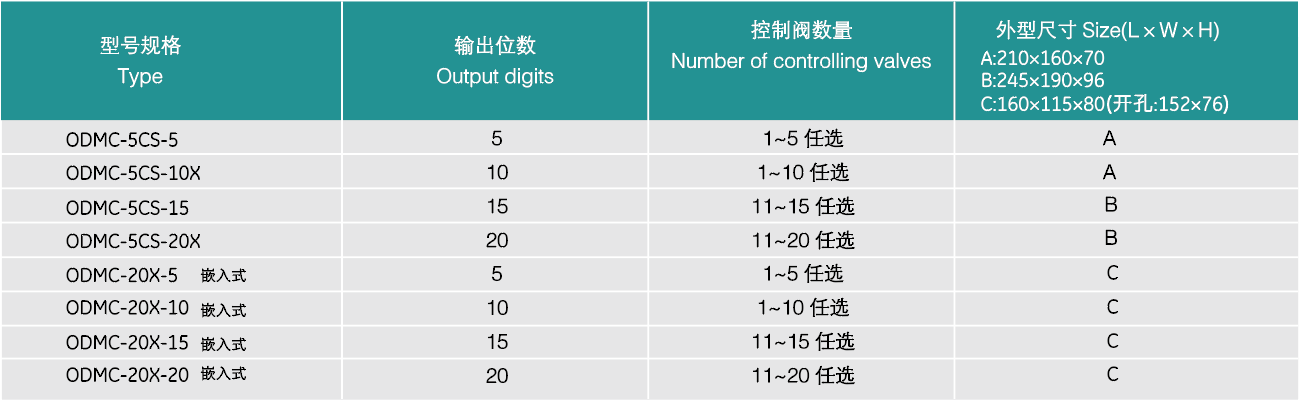

四、型号规格：

五、安装方式：

拧去控制仪盒盖四角的紧固螺栓，即能取下盒盖，控制仪盒底外壳四角上的通孔是用于安装固定螺钉的，用M4十字螺钉固定。控制仪的外形图见图1，安装孔尺寸见图2。

六、ODMC-5CSBE主控单元调试说明

1、接通电源

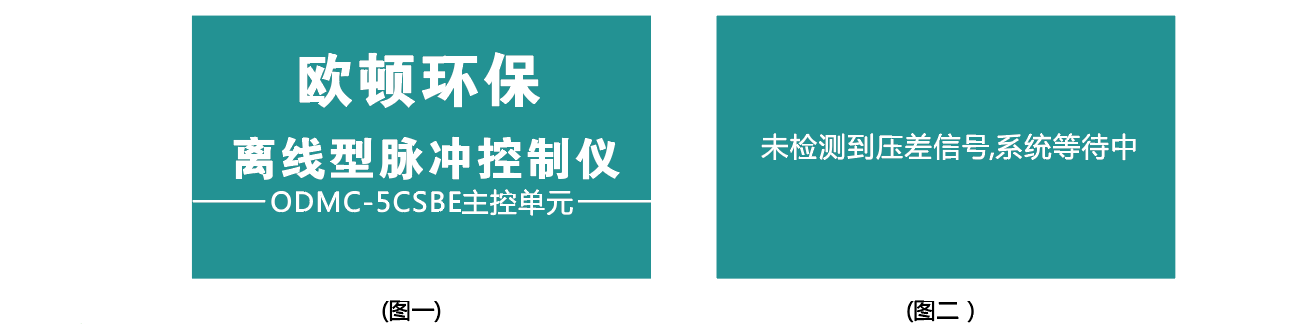

屏幕显示公司名称及产品型号如(图一);按下红色自锁开关进人调整状态,等待约10秒后LED屏显示(图二)"未检测到压差信号,系统等待中"开始调整所需时间参数。

2、参数设置

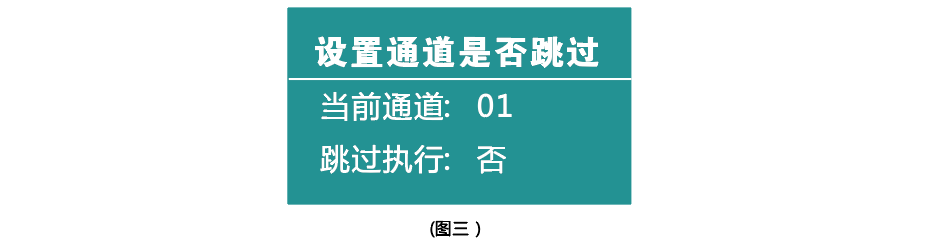

路数设置:<1>进入方法︰按【路数】键进入路数设置，界面如下(图三)。

              <2>参数调整︰按【加】【减】键调整当前通道路数，【功能】键设置是否跳过。

              说明:不跳过该路为"否";跳过为"是"。

              <3>参数保存:路数设置完成后按【路数】键退出设置并保存。

              备注:该控制系统一般为定制系统出厂路数已设定,客户一般无需调整。

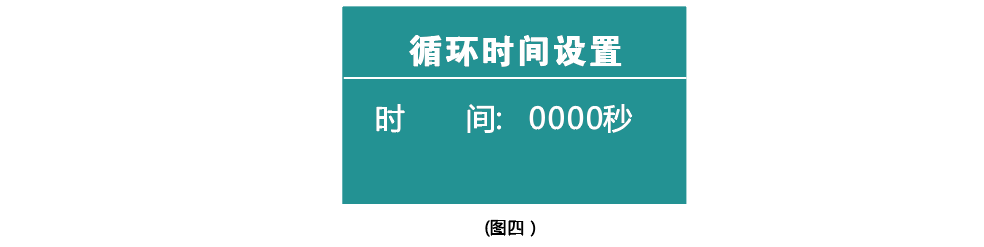

时间设置:<1>进入方法∶按【时间调整】键进入各路时间设置，界面如(图四)。

              <2>参数调整︰【加】【减】键调整当前闪烁设置的数值，【功能】键移位要设置的位数参数，

              【路数】键设置调整路号。其他路号参数与上调节方法一致。

              <3>参数保存∶按【时间调整】键退出并保存设置。

循环时间设置:<1>进入方法︰按【循环间隔】键进入循环时间设置，界面如下(图五)。

                     <2>参数调整∶【加】【减】键调整当前闪烁设置的数值，【功能】键移位要设置的位数参数。

                     <3>参数保存:按【循环间隔】键退出并保存设置。

所有参数设置完成后,按回红色自锁开关进人运行状态。

压差驱动:等到外部的压差信号来开启整机的运行，中途压差信号丢失不影响正在执行的动作，直到整个路数过程全部结束后并且等到执行完循环的延时时间完成则再次检测压差信号，若存在压差信号则自动循环运行，若没有压差信号则等待。

特别提醒:

1、每路时间应大于每台"离线脉冲控制仪"的工作时间。

2、压差:压差信号为无源开关信号,使用压差信号时,将原压差端子上的短接线去掉,改接压差信号线,如有压差信号控制仪执行循环工作,如无压差信号控制仪执行等待状态。

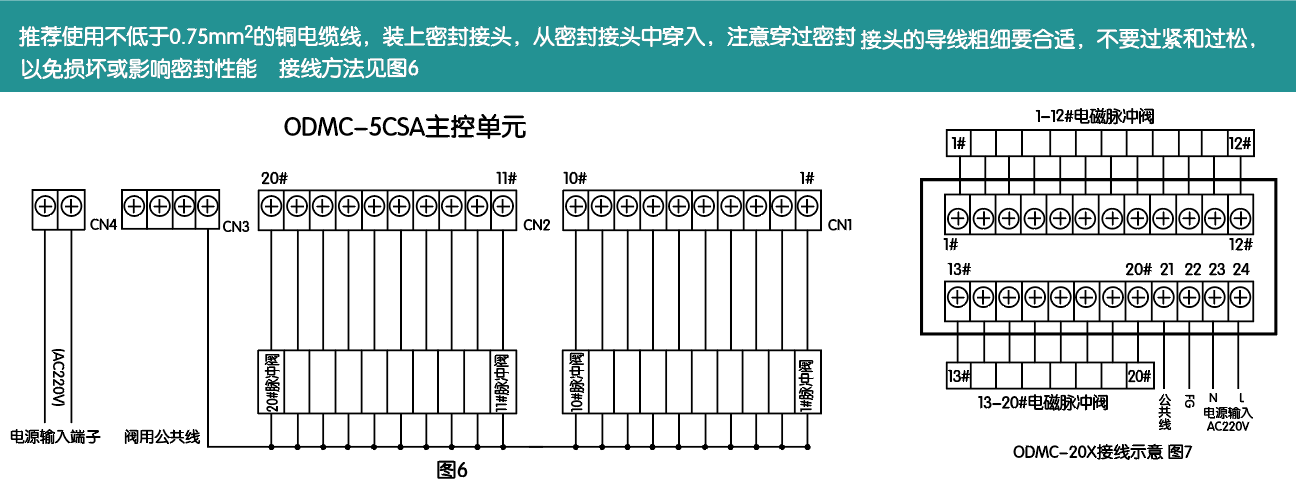

接线说明:<1>主控单元板左下角"AC220V LN"接AC220V交流电源。

              <2>主控单元板上”输出公共端“接每台脉冲控制仪的电源输入”L”;主控单元板上”1-10路“

              分别接每台控制仪的电源输入”N”。
